空氣能熱水、采暖熱泵系統由于擁有顯著的舒適性和節能性，越來越受到大型熱水市場的青睞。但是，也有一些質疑的聲音，比如說“安裝復雜，隱患多”、“維護比較麻煩”，其實，正如人們常說的“三分產品，七分安裝，安裝是一臺好產品質量的延伸和承接安裝不好-無好產品，安裝不好-無高能效”熱泵機組的正規的安裝和很重要。

如下是空氣能熱水器及中央熱水系統安裝詳細步驟圖解

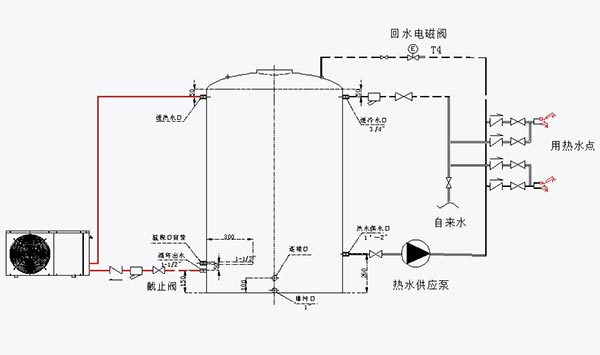

小工程水循環家用熱泵熱水器管路連接示意圖(如1.5HP、2.5HP、小3HP)

建議：

1.水箱和機組之間距離不超過3米，整個水路不超過4個彎。

2.水管管徑不小于3/4”（PPRDN25）。

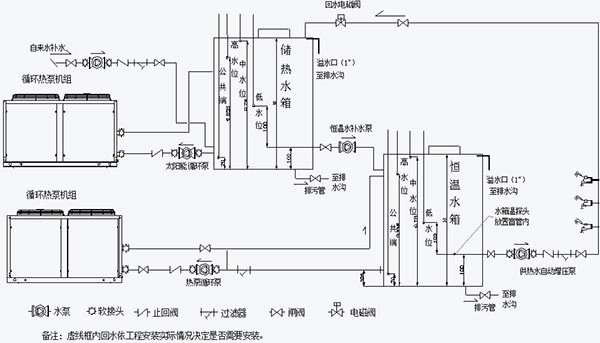

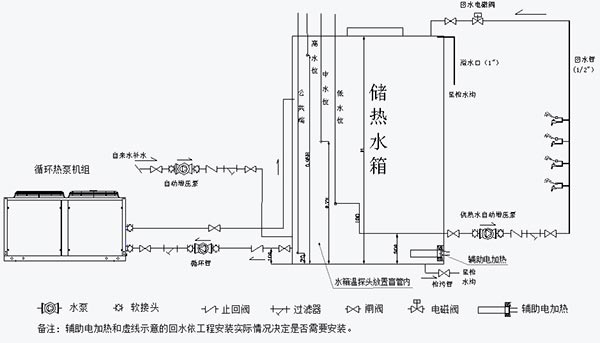

大型工程機循環式空氣能熱水器安裝圖(方式一)

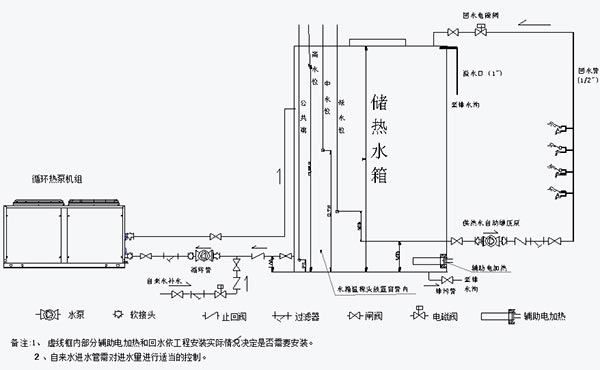

大型工程機循環式空氣能熱水器安裝圖(方式二)

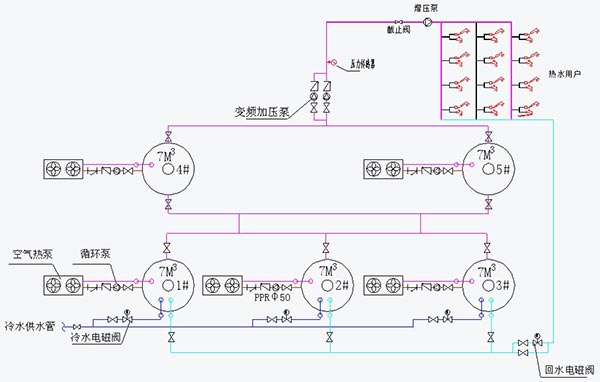

多臺循環式空氣能熱水器安裝圖(方式一)

多臺循環式空氣能熱水器安裝圖(方式二)

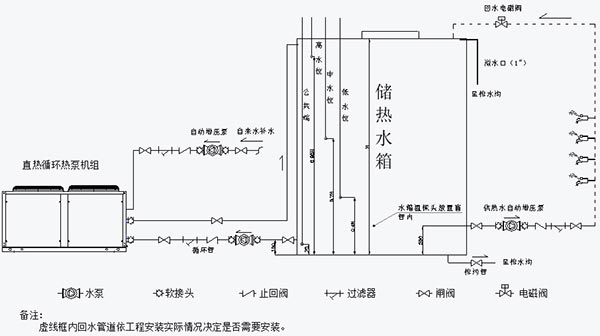

直熱循環式大型工程機安裝圖

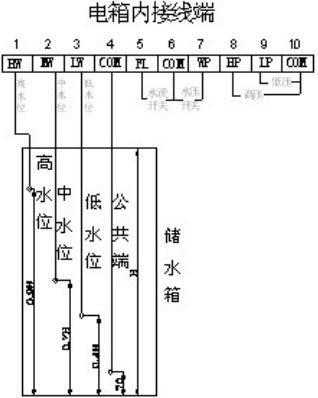

空氣能熱水器水位開關安裝

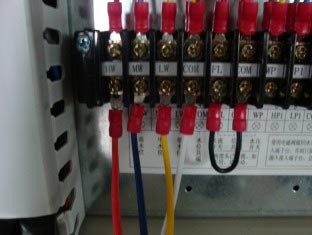

用4根硬電線垂直放在水箱里做高、中、低水位，如右圖接入機組電路中，與電箱內聯鎖統一控制。（隨機已備）

建議：

高水位與水箱頂部差100~150mm，中水位離高水位相差400~600mm，低水位須不低于溫度探頭，公共端低于低水位50mm。

注意：

1、將這4根水位線根據水箱實際高度，確定高、中、低水位高度，固定成一串，最好用一根PVC管固定，防止水位線搖擺。

2、如在水箱外用一根水管單獨放水位線，須在中水位和高水位線間加一個公共端，防止出現故障。

注意：

1、水位線長時間使用后，須注意表面氧化。如發現氧化請用砂紙打磨，防止因水位出現故障控制失靈，甚至導致不開機。

2、補水管路和循環水管路均需裝銅過濾器

為了防止水管路因臟物對各閥件的損壞和堵塞，必須在自來水進水和循環泵的出水口上裝上一個銅過濾器。

建議：銅過濾器的尺寸須比管路

大上一個尺寸規格。

3、機組數量選用的注意事項

——優先選用兩臺機組。

——優先選用雙壓縮機的機組。

工程熱水機安裝

空氣能熱水器可安裝于地面、屋頂、陽臺或其它任何便于安裝并可承受機組運行重量的地方。

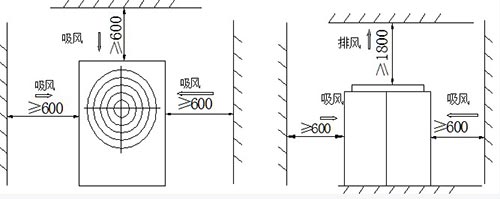

應考慮留出足夠的空間，以連接水管和電線，同時考慮維修需要的空間（不能小于如下圖所標的間隙）。

機組安裝完畢后，要檢查機組是否已良好固定，底腳是否安裝防震膠墊。

機組應安裝在室外通風的地方，且應與鄰近墻面保持適當距離，如圖所示，以免阻礙空氣流通影響空調效果，同時也便于檢修。機組出風口方向的遮擋物與機組的距離不得小于1.8米。

空氣能熱水器布置參考圖 ：

空氣能熱水器安裝位置選擇及相關事項：

A、盡可能避免排風方向面對常年強風方向，同時排風不會回流；

B、應避免安裝在臟物、落葉及昆蟲聚集環境處，以防堵塞換熱器；

C、盡可能在機組上方安裝遮陽棚，保護機組。

D、空氣能熱水器應安裝于離電源、水源較近的地方，便于配線和補水。安裝處必須利于雨水與冷凝水的排出，不積水。

E、空氣能熱水器不可在含有油、鹽、腐蝕性氣體的環境中使用，這些物質會對機組產生腐蝕，引起故障甚至縮短機組壽命。

F、安裝位置要有足夠強度，機組底腳應設減振器或減振墊，減少震動傳遞；

G、空氣能熱水器可直接用膨脹螺栓固定在機座上，機組安裝定位孔尺寸見機組外形圖所示，機座可用水泥預制，預留排水道。也可用角鋼制作托架、加防震橡膠墊，置于地面或屋頂平面，小型機組亦可掛墻安裝，即置于角鋼支架上，角鋼支架在墻上固定，支架固定后的支撐能力應大于機組重量的4倍。機座表面應水平。

空氣能熱水器水管的安裝：

有水管系統的安裝，應符合當地的法規。管道在設計時必須盡可能減少彎曲和上下移位，以節約費用并保持最佳的機組性能。正確的安裝方式應包括以下幾點：

1.減震裝置。減少震動，防止管道震松導致漏水。

2.充足的檢修閥門。維修保養時，使維修部位同機組、管道系統隔離。

3.為減少溫降和節約能源，管道需保溫嚴密。

4.在水泵前安裝過濾器，以消除水中的雜質。

5.為確保空氣能熱泵機組不會在缺水的情況下運行。建議應在水平直管段安裝水流開關。安裝位置距彎頭、閥門等局部阻力件5倍上管徑。
