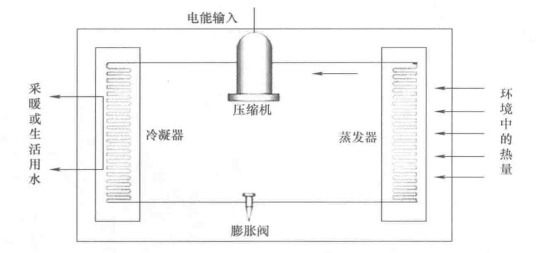

如圖所示，空氣能熱水器主要由壓縮機、蒸發器、冷凝器、節流裝置、隔熱水箱、水泵等組成(節流裝置、隔熱水箱、水泵均未標明)。

空燃式熱水器結構圖。

一、壓縮機

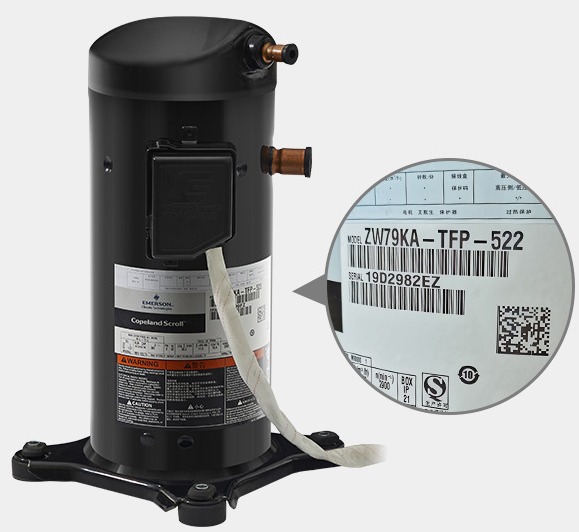

壓縮機(見圖)是空氣能熱水器的“心臟”，它的功能和工作原理與蒸汽壓縮式制冷設備中的壓縮機相同，但由于壓縮機終年使用，工作時間長，工作環境溫度、濕度及浮塵情況變化很大，凝結溫度高，冬季溫度較低，運行條件惡劣，因此空氣能熱水器對壓縮機的要求也較高。

二、蒸發器

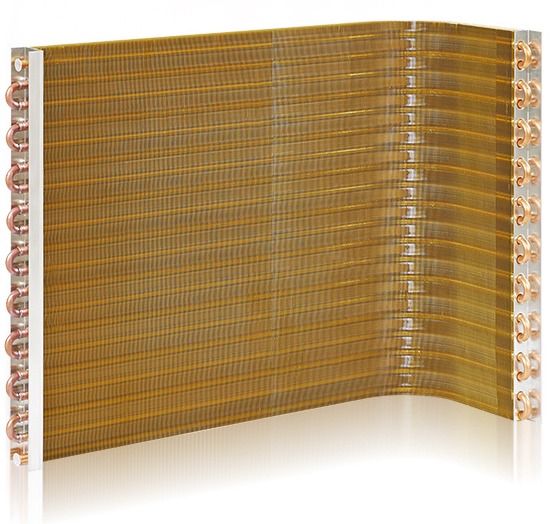

蒸發器(見圖)是直接從空氣中吸收熱量的裝置。本實用新型蒸發器均為管翅式結構。從節流裝置中噴出制冷劑后，溫度很低，當它經過蒸發器時，通過銅管和翅片，把這些吸熱氣體帶到空氣中，然后再進入壓縮機進行下一個循環。

蒸發器

三、冷凝器

冷凝器是將壓縮機排出的高溫高壓制冷劑蒸汽，通過散熱凝結成液態制冷劑，由蒸發器吸收熱量，由冷凝器周圍的介質吸收熱量。其中主要有三種類型：容積式冷凝器可直接對全容積的水進行加熱；循環加熱式冷凝器可對全容積的水進行加熱；直接加熱式冷凝器可將水的溫度一次性加熱到設定溫度，然后再輸送到保溫水箱。

四、節流裝置。

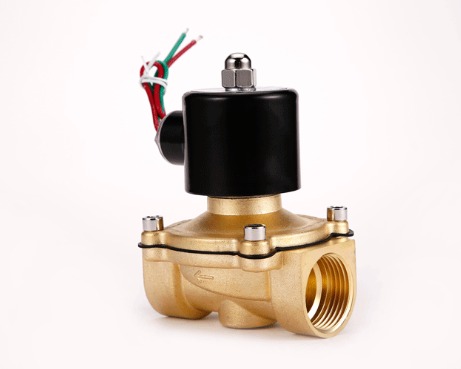

節流裝置是換熱器的重要組成部分(見圖2-22)。常壓換熱介質經過節流閥后，在常溫、高壓條件下變?yōu)榈蜏亍⒌蛪航橘|(zhì)，可與外界換熱。它不僅起到調節制冷劑流量和建立系統高低壓差的重要作用，而且還起到控制蒸發器出口冷介質過熱和控制蒸發器液位的作用，以保證充分利用蒸發器的換熱面積，同時又能防止吸氣對壓縮機造成損害。控制裝置的結構可以非常簡單(如毛細管)，也可以比較復雜(如熱膨脹閥、電子膨脹閥和膨脹器)。

五、水箱

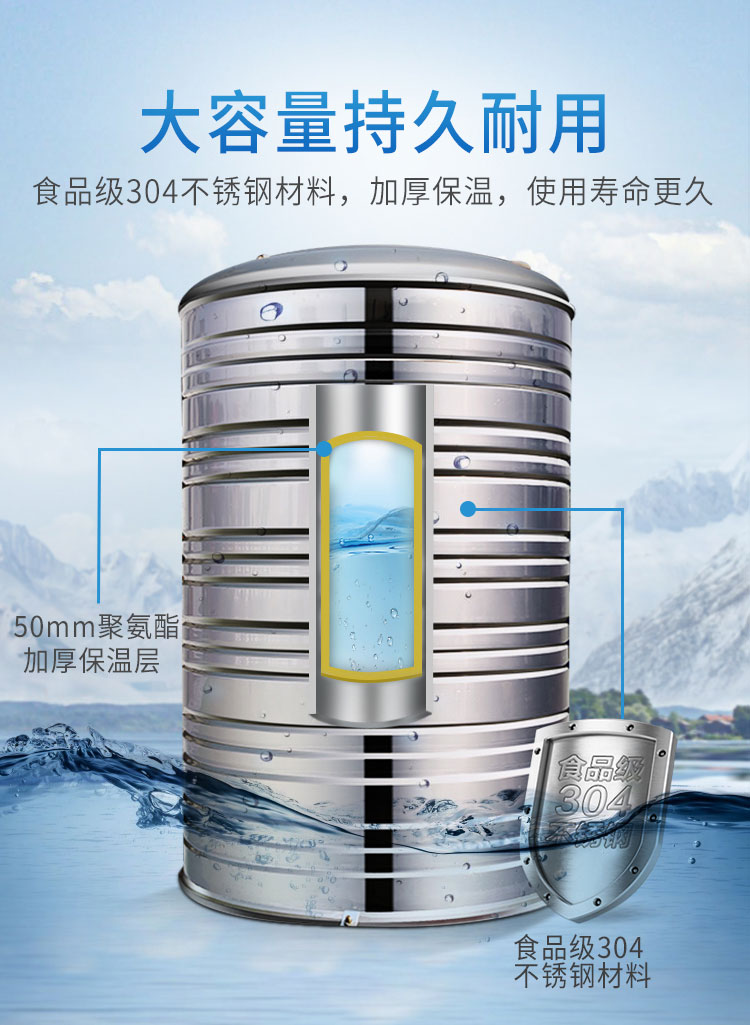

水箱(見圖)的作用是在熱泵不能滿足即開即熱使用要求時儲存預制熱水。水箱在接上水管后首先注滿水，開機后制冷劑通過水箱凝結放熱，將熱量傳遞給水，水逐漸加熱。

六、水泵。

水泵可分為加熱水泵，回水泵，供水泵(見圖)。他們的作用是不同的：加熱泵對保溫水箱中的水進行循環加熱；回泵對熱水管網的溫度進行維持；供泵對輸送熱水到使用口和維持一定壓力進行調節。為了防止供水泵啟動太頻繁，可在系統中配置壓力罐或采用變頻泵。
