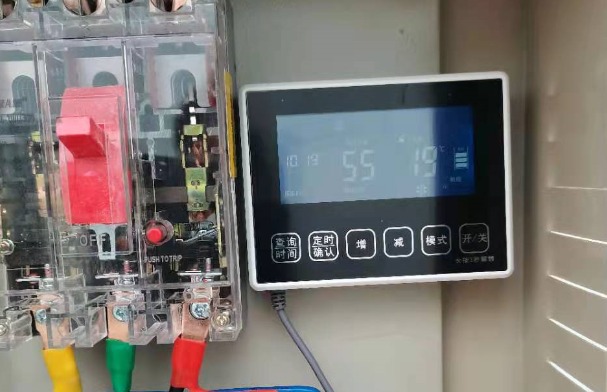

空氣能熱泵控制面板圖

一、概述

本控制器適用于單壓縮機（單相/三相），風冷，直出水式或循環水式熱泵熱水機組。控制器由主板，室內操作線控器，恒溫器(選配件)組成。具有性能穩定可靠,功能先進,用戶設置靈活,外型美觀，保護功能齊全等特點(根據需要一套控制器既可做普通循環式,又可做直出水加循環式,還可做泳池機或冰水機)。

二、主要技術參數

1,使用條件

運行電壓：AC220V±10%，50Hz/60Hz±1Hz.

運行環境溫度：-20～+75℃

儲存溫度：-30～+80℃

相對濕度：0～95%RH

2,溫度控制精度：+-1℃

3,控制器符合 GB4706.1-1998 《家用和類似用途電器的安全 第一部分：通用要求》

GB4706.32-1996 《家用和類似用途電器的安全 熱泵、空調器和除濕機的特殊要求》

GB18430. 2-2001 《蒸汽壓縮循環冷水（熱泵）機組 戶用和類似用途的冷水（熱泵）機組》

抗干擾度符合GB4343.2-1999

印刷電路板符合GB4588.1和GB4588.2的規定

三、控制器主要功能

1, 制熱水運行，制冷水運行

2, 顯示水箱溫度，設置溫度，運行狀態，輸出狀態，時鐘等

3，可查詢盤管溫度,環境溫度,排氣溫度，回氣溫度，出水溫度，回水溫度，壓縮機電流，電子膨脹閥開度，故障代碼等

4, 停電自動記憶各種參數，來電后可自動恢復運行

5, 停電后時鐘仍然運行，省掉每次停電重新調整的煩惱

6, 錯峰用電功能，在24小時內可實現兩個時段的定時開關機

7，定時供水功能，在24小時內可實現兩個時段的定時供水

8, 適應各種環境，各種工況下最優運行參數的修正

9，電子膨脹閥自動控制（根據過熱度的計算適時調節）

10, 自動除霜功能（除霜過程中有滴水功能）

11，強制進入除霜功能

12，按鍵自動鎖定功能

13, 密碼設定限時功能

14，超大全透液晶屏藍底白字顯示

15，完善的保護功能（三相電缺相，錯相保護，壓縮機過電流保護，高壓保護，低壓保護，缺水保護等）

16，高，中，低水位探針檢測面板顯示

17，自動補水功能（可根據溫度補水，也可不根據溫度補水）

18，回水功能

19，防凍功能

20，在沒有面板（或面板損壞）的情況下，系統能自動識別并自動開機制熱水

四 、主控板

1,控制板輸入

低水位開關(導線或探針)               中水位開關(導線或探針)

高水位開關(導線或探針)               高壓開關

低壓開關                             水流開關

水壓開關                             三相交流電A相,B相,C相

2.控制板輸出

循環水泵(觸點電流20A)                電輔熱(觸點電流8A)

 風機(觸點電流8A)                     補水閥(觸點電流8A)

壓縮機(觸點電流20A)                  四通閥(觸點電流8A)

回水閥（觸點電流8A）                 供水泵（觸點電流8A）

恒溫器控制輸出

3,控制板模擬量輸入

水箱溫度(測量范圍:0—160度)

盤管溫度(測量范圍:-30—110度)

回氣溫度(測量范圍:-30—110度)

排氣溫度(測量范圍:0—160度)

環境溫度(測量范圍:-30—110度)

出水溫度(測量范圍:0—160度)

回水溫度(測量范圍:0—160度)

壓縮機電流(測量范圍:0—30A)
