本文的設計僅限主機、熱水水箱、補水的安裝設計，不包括供水、回水功能設計。使用空氣源熱泵熱水機的熱水系統，除了主機影響其節能性外，整個加熱、儲熱、供熱過程均會影響其運行效率。商用熱泵熱水機主要有以下三種安裝方式：

1. 安裝方式一

優點：安裝簡單、快捷，成本低，水箱不會缺水。

缺點：用熱水的同時補進冷水，冷熱水混水嚴重，熱水利用率低，熱泵熱水機運行效率低。

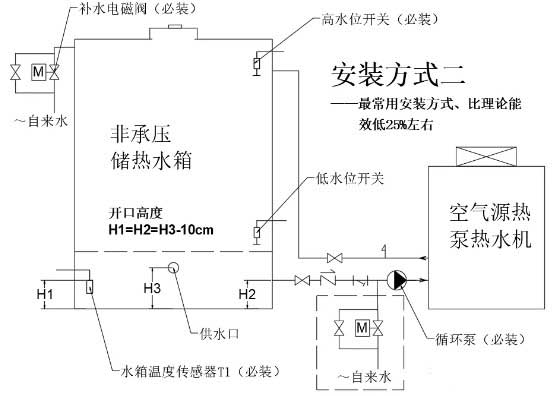

2. 安裝方式二

上圖有兩個補水設計，選其一均可滿足功能，建議補水口設計在機組進水口。

優點：安裝簡單、快捷，成本低；根據溫度和水位控制補水，保證水位的同時保證水溫。

缺點：沒有發揮出熱泵熱水器的標識能效，比標識值低25%左右。

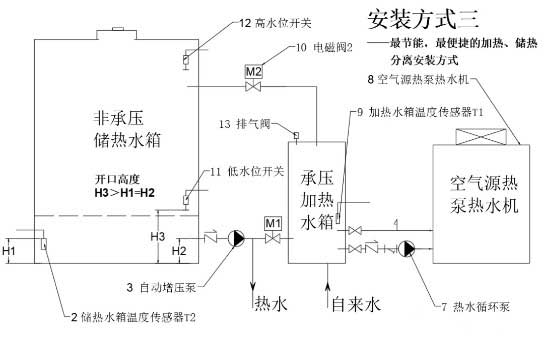

3. 安裝方式三

優點：完全發揮出熱泵熱水機的能力和節能效果；冷熱水分離，不混水，熱水利用率高；運行整體噪音低。

缺點：成本略高（增加承壓水箱成本），安裝略復雜。
