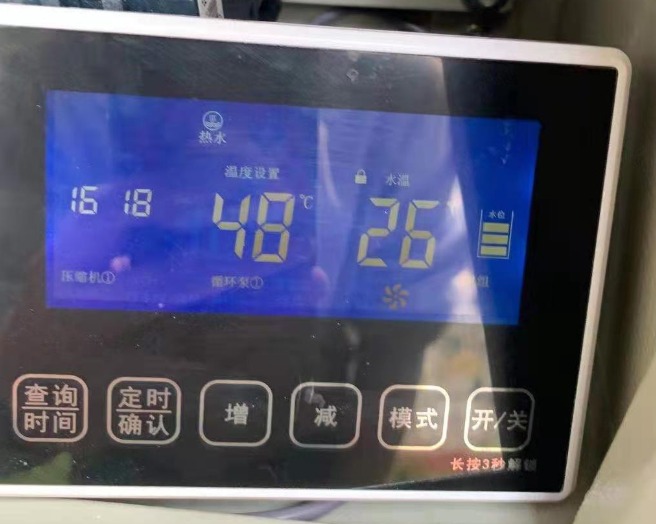

1、空氣能熱水器控制面板圖

2、 按鍵鎖定：顯示器顯示，背光微亮，按鍵鎖顯示：，此時觸摸按鍵被鎖定，觸摸任何按鍵均無效。

2．1 按鍵解鎖：用手指觸摸“開關”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指，此時背光高亮，按鍵鎖顯示：消失(當約60秒鐘無按鍵操作，按鍵會自動被鎖定)。

2．2關機狀態與關機：

2.2.1關機狀態

是指顯示屏亮顯，除水箱溫度、定時開/關、系統時間外其余都不顯示。進入關機有三種情況：

●還未使用過

●人為關機

●執行定時關機

2.2.2關機操作

在開機狀態下，按鍵解鎖時，用手指觸摸“開關”鍵，面板上各種運行符號顯示消失，則會關機。

2．3 開機狀態與開機

2.3.1開機狀態

是指顯示屏亮顯，所有符號都顯示，開機狀態，家用機顯示的符號：

工程機顯示的符號 ：熱水。

進入開機有二種情況：人為開機、執行定時開機。

2.3.2 開機操作

在關機狀態下，按鍵解鎖時，用手指觸摸“開關”鍵，面板上的運行狀態顯示： 或熱水，開機成功。

2．4 定時時間設置：

用手指觸摸“定時”鍵,進入定時設置方式。首先調整的是第一段定時的定時開機“時”，再用手指觸摸“定時”鍵，則調整第一段定時的定時開機“分”，再用手指觸摸“定時”鍵，則調整第一段定時的定時關機“時”，再用手指觸摸“定時”鍵，調整第一段定時的定時關機“分”，再用手指觸摸“定時”鍵，則進入到第二段定時，第二段定時設置同上。

所有定時時間設置完后退出設置方式。

當所有定時時間設置完后退出設置方式后，顯示定時開關機圖標。

特別說明：

1、設置定時，須在關機狀態方有效。

2、所有控制板均有4組定時，第一組和第二組為機組的定時開關，第三組和第四組為供水功能的定時開關。如無供水功能，第三組和第四組均無效。目前僅單系統有供水功能，可以使用第三組和第四組定時控制的供水功能。

3、設置時間是采用24個小時制。第一組和第二組須遵循第一組早于第二組，不能出現時間交叉現象。

4、設置定時時，須將四組定時開關均經過一遍，方有效。不用的定時開關，均設成00：00。

2.4.1 定時的取消：

用手指觸摸“定時”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指，則會取消定時。

2.4.2定時開/關機狀態：

  如有定時開/關機功能，在開/關著機的狀態下，如需實現開/關機操作，必須先清除每天定時的設置后，才能按“開關”鍵,執行開/關機操作。

否則機組始終會按“定時開/機”操作。

機組不受“開關”鍵的控制。

2.4.3 時鐘設置：

用手指觸摸“定時”鍵且超過約3秒鐘，當聽到“嘟”聲后不移開手指繼續觸摸“定時”鍵且超過約8秒鐘，當再次聽到“嘟”聲后移開手指，進入時鐘設置方式.

首先調整的是時鐘的“時”，再用手指觸摸“定時”鍵，則調整時鐘的“分”，再用手指觸摸“定時”鍵，則設置完成并退出設置方式。

注:只有在沒有設置定時的情況下才能設置時鐘.

2．5 水箱溫度設定：

用手指觸摸“▲”鍵，“設溫”符號開始閃爍并顯示水箱設定溫度，再用手指觸摸“▲”鍵，則水箱設定溫度增加。用手指觸摸“▼”鍵，“設溫”符號開始閃爍,并顯示水箱設定溫度，再用手指觸摸“▼”鍵，則水箱設定溫度減小。水箱溫度設置范圍：20度—60度。
