2021年，小區安裝蓄熱式電鍋爐，滿足冬季供暖需求。峰谷電雖然優惠，但成本達到273元/m。通過方案調整，2020年安裝了2臺60P格瑞沃超低溫空氣能熱泵，與蓄熱式電鍋爐一起使用，多能源互補，供暖季電費成本降至21.38元/m，節能效果突出。

1.項目概況

項目位于山西省大同市，為新建小區供共有3棟樓，每一棟樓共5層，共132戶，建筑面積約14700m2，供暖面積約13638.92m2。建筑保溫情況般，室內末端地暖，為房地產開發商統一鋪設。

2.項目背景

為控制煤炭消費和降低碳排放，靈丘縣政府和極響應省政府的號召，進一步優化供熱能源結構，彭勵引導社會資本投入建設，采取市場化運作方式，推進分布式清潔能源供暖項目，減輕政府供熱補貼的財政壓力。

3.室外設計參數

供暖室外設計溫度參數為-16℃，大同冬季平均溫度為-8-7℃，最冷月1月的日均最高氣溫為0℃，日均最低氣溫為-18℃，歷史最低溫為-30.7℃。

4.熱源選擇

2018年，東莞市格尚節能設備有限公司選定該小區為試點項目，供熱時間為每年的11月1日到次年的4月15日，居民收費標準為198元/m2。

項目采用BOT的模式，東莞市格尚節能設備有限公司負責熱源站的建設，2018-2019年間，安裝了一個750k的蓄熱式電鍋爐作為供暖的熱源設備，并安裝了個150的水箱，充分利用谷電的優惠來降低采暖費用。經過兩個采暖季的運行，東莞市格尚節能設備有限公司對采暖的運行成本進行了統計，采暖季的總能耗為1046650度電（采用峰谷平電價，分別為0.3009元、0.5109元、0.7367元度），采暖季能源成本約為27.3元/m2。

5.項目改造

冬季居民取暖收費標準為19.8元/平m2，而實際供熱成本為29.4元/m2（含人工、設備維護），盡管這個成本已經低于縣政府煤鍋爐供熱的費用，但是還有很大的提升空間。為此東莞市格尚節能設備有限公司一方面向政府申請電費的補貼，另一方面采取多能互補的形式繼續改造供熱系統。通過技術論證和多種能源對比分析，決定在目前的熱源基礎上安裝空氣源熱泵作為互補熱源。

考慮到大同地區冬季氣溫低和安裝場地的限制，最終安裝了2臺6OP的哈的超低溫采暖機組，空氣能熱泵主機安裝在設備間附近，并安裝了隔音板降噪。為了保證空氣流通和空氣能熱泵機組的運行能效，在機組蒸發器所在的位置全部做了開口處理。

6.系統設計

項目設計為供回水24小時循環供熱，保證室內供暖需求。水箱內安裝換熱器，回水管經過換熱器換熱后供水到末端，熱源端根據天氣和供熱需求來加熱水箱內的水，溫度一般保持在40℃以上。

制熱系統采用電鍋爐+空氣源熱泵兩種能源協同使用，互相補充滿足用戶的采暖需求。考慮到冬季夜晚其溫度，因此優先采用蓄熱式電鍋爐進行谷電蓄能，且蓄熱式電鍋爐每天的總運行時間不超過谷電的8小時。

空氣源熱泵的運行時間段和時長根據天氣而定，氣溫高的時候則縮短蓄熱式電鍋爐的運行時間，但是控制在平電和谷電時段。儲能系統能夠滿足極端天氣下用熱儲備，降低主設備的初投資。同時，特殊情況下，儲能系統可以滿足4-6小時內末端的用熱需求。

7.效果和費用分析

根據甲方的反饋，采暖時效果十分穩定，2021年1月最低溫為-29℃，室內溫度依然保證在20℃左右，部分區域室內平均溫度超過了22℃，得到了業主們的高度認可。

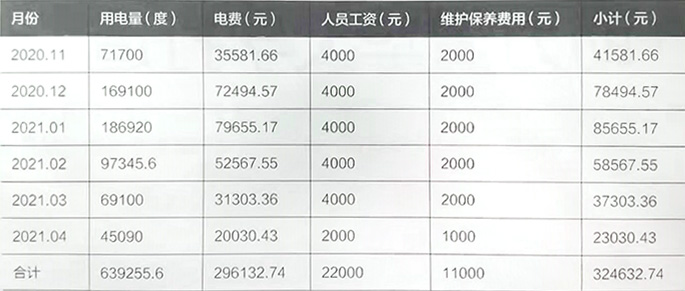

運行成本方面，從2020年1.74元，相比原來的單一熱源，成本實現了大幅下降，節能效果十分突出。

8.甲方評價

該項目采用的是BOT模式，因此運營方的目的在于盈利，同時幫助政府實現減排和減輕財政壓力的目標，電鍋爐+空氣源熱泵多能互補的形式，不僅符合政府的環保要求，成本也大大降低，投資方實現了扭虧為盈。

東莞市格尚節能設備有限公司相關負責人表示：“前兩年采用電鍋爐，每一年都是虧損的，現在采用電鍋爐+空氣源熱泵多能互補的形式，效果好且費用低，也得到了政府和業主們的一致認可。目前我們正在做相關報告，提交給政府相關部門，爭取獲得更多的清潔取曖補貼政策，同時將多能互補的分布式集中供暖在靈丘縣廣泛推廣。”
