空氣能熱泵的研發及使用在我國起步較早,從原本60年代的窗式空調器到之后的風冷模塊機組型冷熱水機組，空氣能熱泵在90年代獲得了前所未有的發展，但是都是空氣能熱泵在暖通空調中的使用，而利用空氣能熱泵來制取生活熱水的"空氣源熱泵熱水器"，是到了近些年在我國才流行起來的熱水設備。正是因為其經濟節能和安全環保的優點，空氣源熱泵熱水器在國外發展較早，技術現已十分成熟，尤其是在澳洲和東南亞一些氣候溫和的國家和地區具有廣泛的市場。國外同類產品現已非常成熟，在發達國家的使用占比有的高達70%。在日本的使用現已全面普及，生活熱水工程中有60%—70%使用空氣源熱泵熱水機組，在東莞達到30%-40%,在歐洲.美洲也有大量使用。現階段，隨著市場競爭的更加激烈、能源成本的不斷上升.國家環保政策、法律法規的實施，越來越多的連鎖酒店（改造或新建）逐步開始參照行業內外的經驗，在酒店熱水設備、能源種類方面有了更多更新的選擇。酒店熱水工程

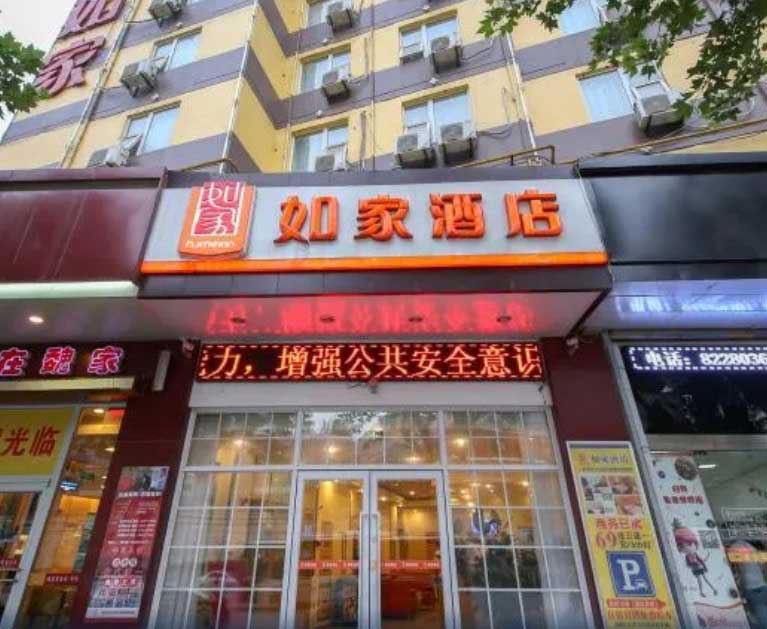

來自東莞的格尚（格瑞沃）早在2001年就開始致力于空氣能熱泵的研發，從澳洲弓I進相關技術，推行了一系列的空氣源熱泵型熱水節能產品，近幾年來在國內連鎖酒店行業（比如七天、如家.速8等）獲得了廣泛運用。本文以如家連鎖酒店上海某分店安裝熱水器為例，介紹空氣源熱泵工程推廣以及使用。

酒店熱水工程項目概況

①如家連鎖酒店上海某分店，共有客房128間（其中70個單間、58個標間），要求全天24小時供應熱水。

②熱水設備擬定選用空氣源熱泵（與水箱配套），其加熱設備包括水箱都安裝在頂樓,工程范圍涉及樓頂范圍內的設備和管道系統設計、供貨.安裝和調試等。

③能源狀況：~380V三相電源。

酒店熱水工程設計思路

格尚（恒熱）空氣源熱泵熱水器采用高溫直熱式設計，作為中央熱水系統中的主機設備，必須按要求加一套與之相配套的蓄熱系統和必要的輔助設備。

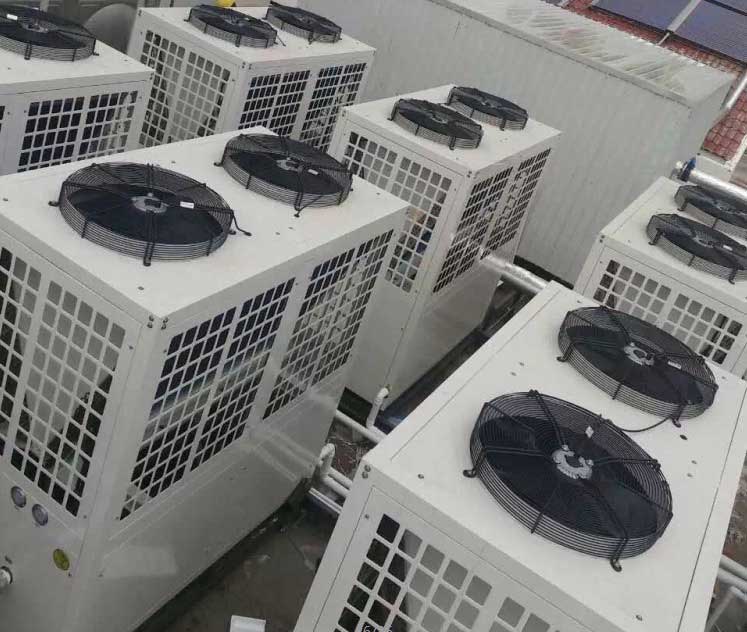

如家酒店熱水工程設計選用了,3臺恒熱空氣源熱泵熱水器和1臺18噸保溫蓄熱水箱聯合供水（輔熱為2臺CSFL120-608電熱水器）"，整個系統全自動運行，采用直熱優先設計，系統所有熱泵的啟、停都由生活熱水箱中的水位開關控制，機組出水溫度將恒定在設定溫度（48℃~60℃可調）；只有在非直熱情況下，如果蓄熱水箱因為熱損失溫度降低至設定值（40℃~48℃可調），熱泵及加熱循環泵又開始運行并對蓄熱水箱進行保溫加熱；此外，由于冬季里熱泵工作效果較差，需要考慮輔助電熱裝置來加熱,應以外界氣溫為輔熱運行條件，當氣溫低于設定溫度（0℃~10℃可調），熱泵主機會自動控制電輔熱的運行，當冬季最低氣溫不小于10℃時候,可不設輔熱。

根據耗熱量選型

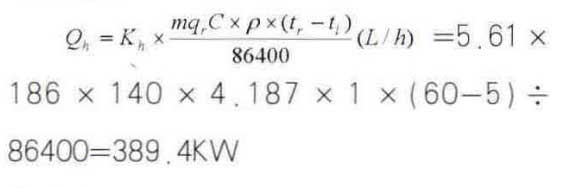

根據GB5OO15-2003《建筑給水排水設計規范》、《全國民用建筑工程設計技術措施-給水排水》節能專篇2007等規定，連鎖酒店客房每個床位每日用水定額取中間值140L、水溫60℃、小時變化系數Kh為5.61（186個床位），則熱水供應系統的設計小時耗熱量應按下列公式計算：

上式中：

Qh—設計小時耗熱量，KW；

m一用水計算單位數（人數或床位數），此處按186個床位考慮。

Q一熱水定額（L/人或!_/床-d等），由定額按12CT160L/日（60℃）來考慮。

C一水的比熱,C=4.187KJ/（Kg.℃）；人一小時變化系數，根據床位數查表取5.61。

tr—熱水溫度（℃）,熱水溫度取5℃。

L—冷水溫度（℃）,上海地區冬季冷水溫度取5℃0

此處推薦選用3臺恒熱空氣源熱泵熱水器，其額定工況下輸出熱量為3x38.5KW=115.54≤389.4KW,因此需要配置蓄熱水箱來供應熱水，下面計算需要配套蓄熱水箱的容積。

對于經濟型連鎖酒店，只要能滿足高峰期的用水量，其它時間用水量是可以滿足的。因此，儲熱水箱的容積只要能滿足高峰期的用水量即可，高峰期一般在晚上18：00點~21：00點，按3個小時來計算，則需要蓄熱水箱的大小為：

（389.4-115.5）x860x3/（55-5）/80%=17667升≤18000升，80%指水箱的有效容積率。

根據系統的初次加熱時間，復核選型配置是否合理：

熱泵的選型要根據氣候條件、高峰期的用水量及用水溫度、補水溫度綜合考慮，根據初次加熱時間來選擇合適的方案。對于有夜電政策的地區，系統的初次加熱時間一般為夜間優惠電價時段的8個小時；對于沒有實行夜電政策的地區，系統的初次加熱的時間也不宜過長（不超過12小時），"3臺恒熱空氣源熱泵熱水器+1臺18噸保溫蓄熱水箱"的標準工況下的初次加熱時間為（不計輔熱）：

18000x（55—5）+860+115.5=9.1（小時），由于冬季熱泵工作效果較差，因此推薦了2臺CSFL120-608電熱水器作為冬季補充熱源。

因此，推薦"3臺恒熱HSHP-1000/S空氣源熱泵熱水器和1臺18噸保溫蓄熱水箱聯合供水方案比較合理。

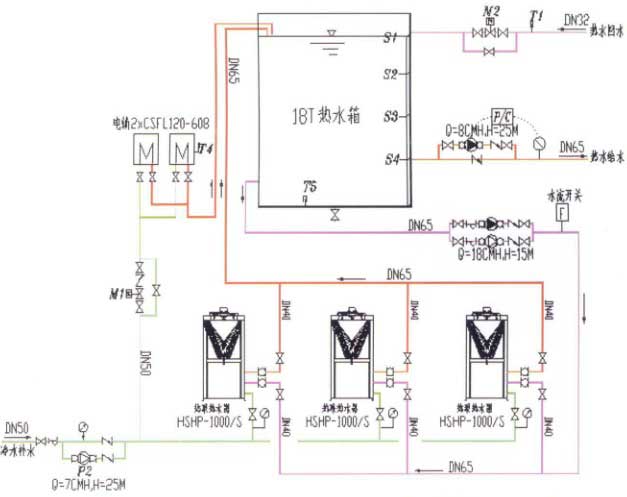

空氣源熱泵原理圖
