1、主機安裝

(1)勿安裝在有高頻設施的場所，以免影響控制功能的正常使用；

(2)勿安裝在有油煙的場所，以免油煙附著空氣側換熱器翅片，影響節能效果；

(3)機組可安裝在外墻、屋頂、陽臺、地面上；出風口應避開迎風方向；

(4)安裝基礎或安裝支架須堅實、牢固，其應能承受機組運行的重量；在出現強風(臺風)的地區或當機組要求固定時應使用M10100的膨脹螺栓作為固定機組的緊固件，防止機組運行搖動或產生不必要的機械噪音，確保機組運行平穩；

(5)如果設置雨棚，應防止機組空氣側換熱器因遭受外部環境而影響換熱，注意保證其吸熱、散熱不受阻礙；

(6)機組冷凝水應采取排水軟管引水至下水道或排水溝；

(7)安裝時應注意、杜絕進、排風產生循環換熱，同時進、排風口應保留一定的凈空間，若空間不夠，必須安裝排風引管將冷空氣及時引出；

(8)建議機組安裝時應需在底腳處加墊橡膠墊塊，以作防震與防噪處理。

2、儲水箱安裝

(1)請勿將儲水箱安裝在易燃、易爆、有污染、腐蝕性氣體和液體場合；

(2)儲水箱可隨主機安裝在室外，如陽臺、屋頂、地面，亦可安裝在室內；但盡量選擇放置在不通風的地方，以避免熱量的對流損失；

(3)安裝基礎或支架應堅實牢固，防止承重負荷過大引起倒塌、意外事故的發生；

3、水系統管道連接、安裝

(1)管道安裝應橫平豎直，布置合理、美觀；

(2)管道各連接、接頭處密封良好，均不得出現滲、漏水現象；

(3)連接管道宜采用金屬管(如無縫鋼管、內襯塑、內襯不銹鋼或薄壁銅管等)，若采用塑性管道(如PP-R管、PPR-PVC管等)應充分考慮與儲水箱之間的耐熱性和伸縮性等問題，適當增加柔性接頭。

(4)水系統管道連接、安裝完畢后，應進行嚴密性水壓試驗，并進行排污，確保系統清潔，不泄漏。

(5)第一次使用通電運行前，必須確保儲水箱有足夠的水；

(6)因當?shù)厮|(zhì)較差時，建議熱水工程裝設水處理系統(對水過濾及軟化)；

(7)未盡之處按照國家相應標準施工，規范操作。

(8)當客戶處水壓力超出泄壓閥額定壓力值時,請用空氣管連接泄壓閥側排氣口,以免泄水弄濕地板。

(9)儲水箱冷水入口和熱水出口應合理裝設閥門；承壓水箱水路安裝時要求在冷水進水管處裝設機器配置之單向泄壓閥，建議單向泄壓閥前應裝設過濾器或單向閥，有效保護機器。具體詳見下述安裝示意圖。

4、制熱系統連接管連接、安裝

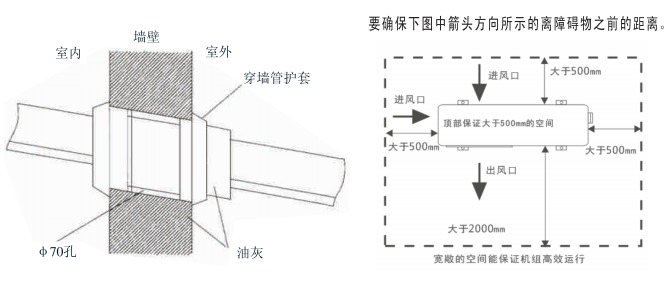

(1)在儲水箱與主機之間的墻上鉆一個φ70mm的管道孔，孔應稍微向外側傾斜(詳見下圖)。將連接管及一定長度的電源連接線用塑料扎帶包扎好，穿過打好的管道孔，兩邊套上穿墻管護套及管道固定、布置好(詳見下圖)；

(2)取掉儲水箱粗、細連接管上的封頭螺帽；

(3)取掉附件箱里粗、細連接管上的塑料螺塞，在粗、細連接管上的喇叭接口上抹上幾滴冷凍油，分別擰到儲水箱對應粗、細連接接頭上，采用兩把扳手(作為固定與連接緊固使用)，將連接管與儲水箱接頭擰緊；

(4)擰下主機兩個三通截止閥(如上圖所示)粗、細連接管口的封頭螺帽，將粗、細連接管的另一端上抹上幾滴冷凍油，三通截止閥粗、細連接管的管口上，采用兩把扳手(作為固定與連接緊固使用)，將連接管分別與三通截止閥接頭擰緊即可。

注意：應先對水箱進行管路連接，后連接主機；同時連接彎制時謹慎銅管發生應力變化而發生干癟、開裂現象！

(5)連接管規格長度不要超過7.5米，當連接管實際使用長度超過3米時，每超過1米需追加、補充一定量的制冷劑；

(6)主機與儲水箱連接配管需用橡塑保溫管套裝作保溫、隔熱處理。

5、家用儲水箱內部系統排空操作

(1)要求機組正常的運行制熱系統必須無空氣滲入；

(2)首次安裝時制造廠家已對主機系統進行了抽真空及制冷劑充注，故連接安裝時只需對連接管及儲水箱內部系統進行排空操作；

(3)排空操作有多種方法，但因現場條件限制，一般采用系統制冷劑排空的方式進行，具體操作如下：

①卸掉主機高、低壓三通截止閥充氟口的銅螺帽；

②用內六角扳手逆時針旋轉高壓三通截止閥閥桿1/4圈，然后用內六角扳手或螺絲刀頂開檢修口閥芯排氣10~15秒。當手感覺到排出的氣體會發涼時，松開閥芯即可！

③用內六角扳手沿逆時針?lè)较蜣D(zhuǎn)動高、低壓截止閥閥桿直至完全打開并將各螺帽擰緊！

(4)系統檢漏：用肥皂泡沫檢查各管路連接處及各螺帽接口是否有泄漏，若有則發生氣泡現象，此時須用扳手?jǐn)Q緊至不漏，絕對不允許有現象！
