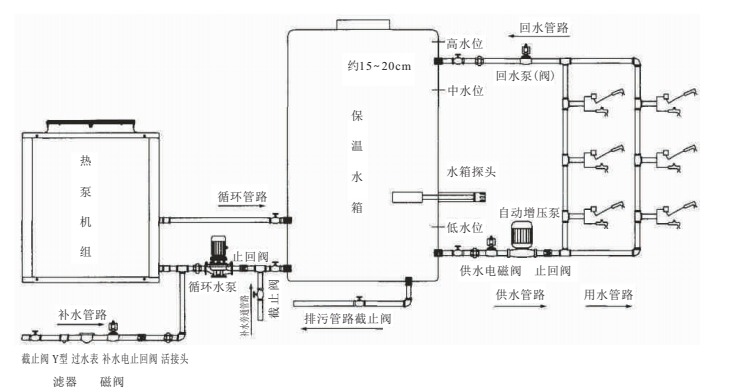

設計說明：

1、機組通電，當儲水箱低水位斷開時，系統形成：補水電磁閥→循環水泵→熱泵主機→儲水箱；

2、當儲水箱補水至高水位時，補水電磁閥關閉，主機與儲水箱循環加熱至設定水溫；

3、當水箱加熱至設定水溫時、全系統停止工作；

4、當水箱水溫下降至設定回差時，系統自動啟動做保溫循環工作；

5、高、中、低水位與水箱熱水直接接觸，而公共端要求在工程裝設時固定于水管管路或水箱外殼上；

6、此圖示為常規工程設置所需，具體配置還需根據用戶要求及實際情況進行協定調整。

提醒與說明：

水箱水溫出廠前已設定55℃，過高水溫會影響機機組性能系數COP值；

水溫達到設定溫度，壓縮機自動停機；若水溫下降到溫差設定值(默認為5℃)，壓縮機將重新啟動，使水溫保持在設定溫度；

水箱內不得缺水運行，自來水進水閥不維修時不得關閉；

使用時只要打開熱水閥就有熱水流出，冷水會自動補加；

當盤管溫度降低到一定程度，系統自動進行除霜，此時液晶顯示操作屏中除霜符號顯示，除霜結束后恢復制熱水運行。
